芯聯原邊反饋AC-DC開關電源驅動芯片CL2205 CL2207 CL2215 CL2218

更新時間：2022-10-26 10:58:00??????瀏覽數量：

品牌：芯聯
型號：CL22XX
市場價： 2 優惠價： 1

特性：CL22XX是一款適用于低功率AC / DC充電器和適配器應用的高性能PWM電源開關控制器，它可在初級側進行檢測和調節，集高精度恒定電壓（CV）和恒定電流（CC）控制于一體，省去了光電耦合器和431比較器。

產品介紹

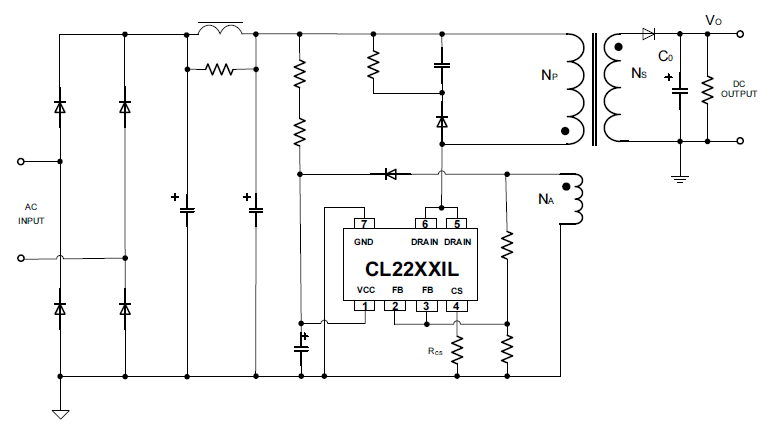

CL22XX是一款適用于低功率AC / DC充電器和適配器應用的高性能PWM電源開關控制器，它可在初級側進行檢測和調節，集高精度恒定電壓（CV）和恒定電流（CC）控制于一體，省去了光電耦合器和431比較器。內部集成了650V的高壓功率開關管，最大限度減少了系統元件數量，適用于低成本高性能的設計。在CC控制中，電流和輸出功率設置可以通過CS引腳上的檢測電阻Rcs進行外部調節。在CV控制中，利用FB電阻的分壓比使輸出電壓進行外部調節。另外通過內置的線損補償可以實現良好的負載調節。系統在CV模式和輕載條件下工作在PFM模式，在CC模式和重載時工作在PWM模式。多模式操作實現高性能和高效率。該芯片消耗非常低的工作電流，可以實現小于75mW的待機功耗。

◆滿足6級能效，待機功率低于75mW ◆原邊反饋，省去TL431和光電耦合器及控制回路補償 ◆多模式PWM / PFM操作 ◆±5%恒壓精度，±5%恒流精度 ◆線損補償可調節 ◆軟柵驅動器具有良好的EMI性能 ◆音頻無噪聲操作 ◆短路保護功能 ◆可調輸出恒定電壓、恒定電流及功率 ◆逐周期電流限制 ◆內置線電壓和初級繞組電感補償 ◆內置自適應電流峰值調節 ◆內置前沿消隱電路（LEB） ◆帶回滯環欠壓鎖定功能（UVLO） ◆VCC OVP保護功能和VCC電壓鉗位功能 ◆內置OTP保護功能 ◆內置650V高壓MOS功率管

產品名	封裝	推薦功率	CC/CV	待機功耗	能效等級	常見應用
產品名	封裝	(90-264V)	CC/CV	待機功耗	能效等級	常見應用
內置MOSFET
CL2205OL	SOP7	6W	±5%	<0.075W	Level6	5V 1A
CL2207OL	SOP7	10W	±5%	<0.075W	Level6	5V 2A
CL2207SL	SOP8	10W				12V 1A
CL2207IL	DIP7	12W
CL2212OL	SOP7	13W	±5%	<0.075W	Level6	5V 2.4A
CL2212OL	SOP7	13W	±5%	<0.075W	Level6	12V 1A
CL2215OL	SOP7	15W	±5%	<0.075W	Level6	5V 3A
CL2215SL	SOP8	15W	±5%	<0.075W	Level6	12V 1.2A
CL2218IL	DIP7	18W	±5%	<0.075W	Level6	5V3.4A,12V1.5A
CL2224IL	DIP7	24W	±5%	<0.075W	Level6	5V4.2A,12V2A
CL2307OL	SOP7	10W	±5%	<0.075W	Level6	5V 2A(帶B/O功能)
CL2315OL	SOP7	15W	±5%	<0.075W	Level6	5V 3A(帶B/O功能)
外置MOSFET
CL2200	SOT23-6	20W	±5%	<0.075W	Level6	5V 4A,12V 1.5A
